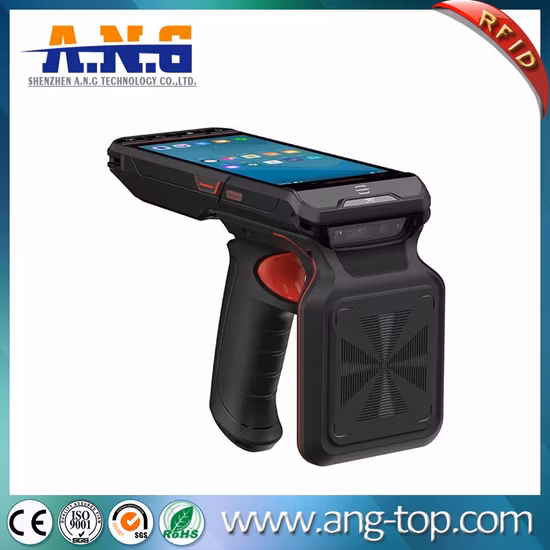

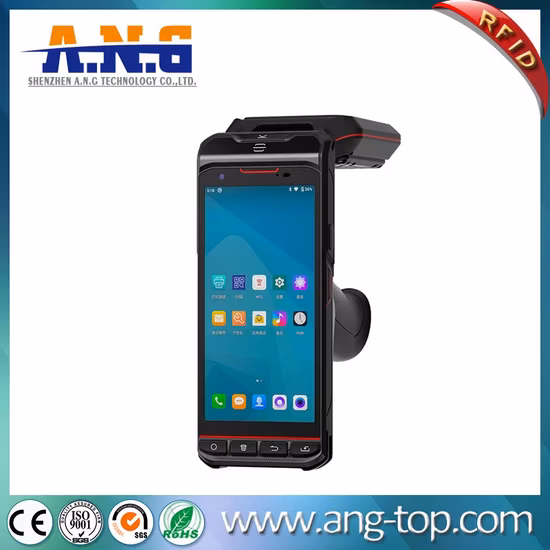

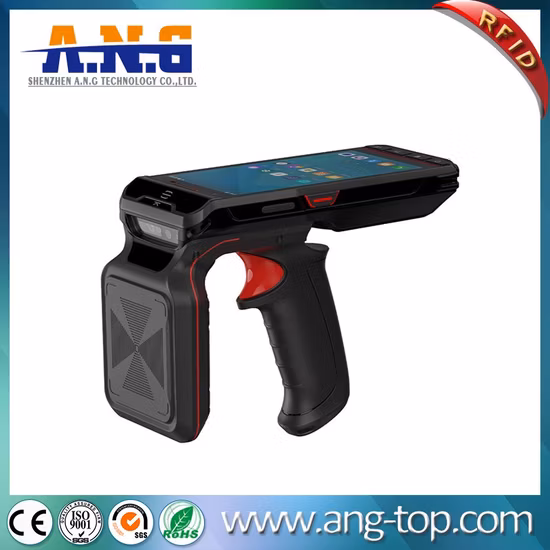

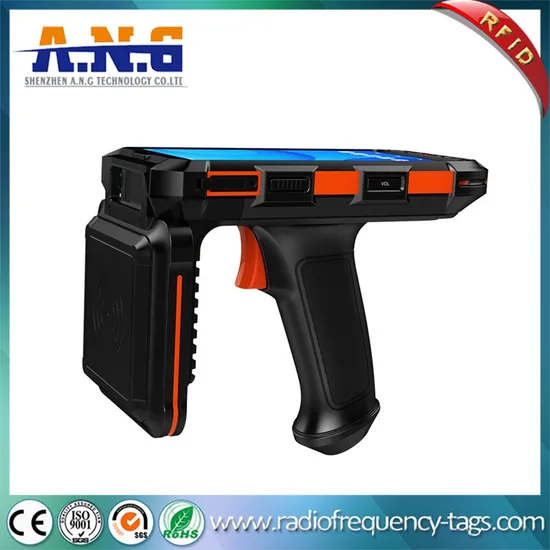

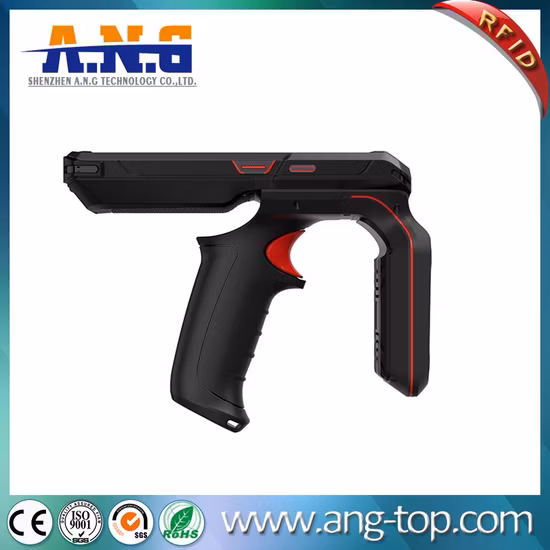

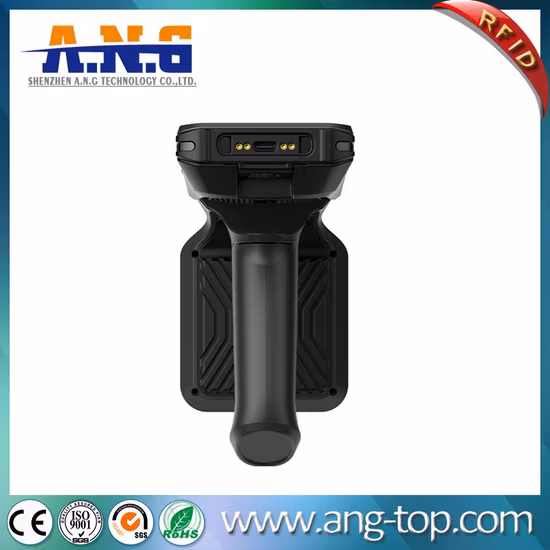

Lector UHF de largo alcance Lector portátil UHF RFID Android

Información básica

N º de Modelo.	PUHF-9
Modo de salto de frecuencia	Banda de frecuencia fija
Antena	Antena de polarización circular de 9dBi (integrada)
Potencia de salida	0dBm~18dBm (ajustable)
Rango de lectura/escritura	Rango máximo de lectura: 20 m
Rango máximo de escritura	6 metros
Depende de la distancia	Lector y potencia de salida de antena
Modo de funcionamiento 1	Modo maestro-esclavo (modo en línea)
Modo de funcionamiento 2	Modos de tiempo programado
Modo de funcionamiento 3	Modo de disparo
Fuerza	9V-12V
Puerto de comunicación	RS-232/Wiegand
Interfaz 1	Compatible con Wiegand26 y Wiegand34
Interfaz 2	RS-485/10/100methernet/WiFi
Paquete de transporte	Caja de cartón
Especificación	40,5*30,5*10,5 cm (tamaño del embalaje)
Marca comercial	JUTAI
Origen	Porcelana
Código hs	8471900090
Capacidad de producción	50000/año

Descripción del Producto

Lector de tarjetas RFID UHF de largo alcance, etiqueta de parabrisas, sistema de estacionamiento de automóviles, Kits de Control de acceso con Panel de Control de acceso
El kit de sistemas de control de acceso de lector de largo alcance UHF es un lector integrado UHF de alto rendimiento. es compatible con la lectura rápida de etiquetas que funcionan con una alta tasa de reconocimiento. Puede ser ampliamente utilizado en muchas aplicaciones RFID, como logística, control de acceso a puertas de estacionamiento y procesos de producción industrial. El sistema de control RFID UHF 9m lector de largo alcance admite interfaz wiegand26 y puede conectarse directamente a un dispositivo controlador para construir un sistema de control de acceso, UHF Long Range Reader-Parking-Gate-Access también admite conexión con dispositivo Arduino o Raspberry Pi (por RS232 ), y puede comunicarse con Linux y todas las plataformas de Windows (win7 32/64 bit, win8 y win10 OS), y la fábrica de lectores de tarjetas JUTAI puede proporcionar muestras de código fuente y soporte técnico para su integración.

Lector pasivo UHF de largo alcance RS232 Ethernet UHF RFID con traje de antena lineal de 9 dBi para uso impermeable al aire libre, debido a su tamaño compacto y diseño inteligente, es muy popular en todo el mundo. En China, solo el proveedor de antena de lector de largo alcance JUTAI UHF hizo esto Diseño, también ayudamos a la marca OEM del cliente. Las etiquetas / pegatinas UHF de alto rendimiento se fabrican en Taiwán, Jutai tiene una oficina en Taiwán para todos los proyectos de sistemas de estacionamiento.

Definición de detalles del kit de sistemas de control de acceso de lector de largo alcance UHF de largo alcance

Nombre: Kit de sistemas de control de acceso de lector de tarjetas UHF RFID de largo alcance;

Frecuencia de funcionamiento: 902-928 MHz.

Protocolo: SO18000-6C(EPCGEN2)

Modo de salto de frecuencia: banda de frecuencia fija y software FHSS programable

Antena: antena de polarización circular de 9dBi (integrada)

Potencia de salida: 0dBm~18dBm (ajustable)

Rango de lectura/escritura: rango máximo de lectura: 20 m, rango máximo de escritura: 6 m La distancia depende de la potencia de salida del lector y la antena

Modo de funcionamiento: modo maestro-esclavo (modo en línea); Modos de tiempo programado; Modo de disparo

Potencia: 9V-12V

Puerto de comunicación: Interfaz RS-232/Wiegand: compatible con Wiegand26 y Wiegand34; RS-485/10/100 MEthernet, GPRS.WIFI (solo para modelos personalizados)

Conexión del kit de sistemas de control de acceso del lector de tarjetas UHF RFID de largo alcance

Rojo	CC+9~12V	Azul	GT D1	Rosa claro	RS485A+	Marrón	TXD---(RS232)
Negro	0V	Verde	GT D0	Amarillo verde	RS485B-	Blanco	RXD---(RS232)
Negro	0V Tierra	Amarillo	Atajo a la señal de bucle

Línea de transmisión de datos del kit de sistemas de control de acceso del lector de tarjetas UHF RFID de largo alcance
Después de que el lector encendió el lector de tarjetas inmediatamente en el modo de búsqueda o en el modo de activación y recibió paquetes de datos de las etiquetas electrónicas, y luego los envió.

Puesta en marcha del kit de sistemas de control de acceso del lector de tarjetas UHF RFID de largo alcance
Los lectores no deben estar cara a cara para evitar conflictos de lectura.
La distancia entre dos lectores es de al menos 2,5 m.
El soporte de montaje en forma de U se puede utilizar para ajustar el ángulo del lector a fin de lograr la mejor distancia de lectura.
No pegue la tarjeta en la palma de la mano o en el cuerpo, y no use la tarjeta colocada en el objeto de metal, afectará los resultados del lector.
Distancia entre parabrisas y tarjeta

Descripción general del producto del lector pasivo de largo alcance RS232 Ethernet Wiegand RS485 WiFi UHF RFID
Lector de largo alcance UHF integrado, utilizando la tecnología RFID de banda UHF, que tiene las siguientes características
Frecuencia de funcionamiento 860 ~ 868 MHz o 902 ~ 928 MHz, ajustada según diferentes países y regiones
La tecnología de antena direccional reconoce solo la parte frontal del lector de tarjetas
La potencia es inferior a 0,5 W, en línea con los estándares ambientales internacionales
Utilizado en un chasis de metal, o utilizado de forma independiente
Distancia de lectura 7-9 metros (dependiendo de la antena)
Compatible con tarjetas RFID pasivas de protocolo ISO1800-6B, ISO1800-6C (EPC G2) elegibles
Uso de la interfaz de salida estándar Wigand 26/34 para acceso directo al sistema de interfaz Wigand
Modo de trabajo: modo de sensor de tierra o modo continuo
Reserve la interfaz RS232 \ RS485, que se puede conectar a una PC


Aplicación del lector pasivo UHF de largo alcance con antena lineal de 9 dBi
Logística/Gestión de almacenes
Gestión de Control de Acceso al Aparcamiento
Sistema de control de acceso
Sistema de control de acceso a la puerta
Sistema de Detección de Tráfico
Sistema de gestión de estacionamiento de largo alcance manos libres
Sistema de entrada de puerta manos libres

Modo de transmisión de datos de largo alcance RFID pasivo
Después de que el lector encendió el lector de tarjetas inmediatamente en el modo de búsqueda o en el modo de activación y recibió paquetes de datos de las etiquetas electrónicas, y luego los envió.

Atención de instalación
Los lectores no deben estar cara a cara para evitar conflictos de lectura.
La distancia entre dos lectores es de al menos 2,5 m.
El soporte de montaje en forma de U se puede utilizar para ajustar el ángulo del lector a fin de lograr la mejor distancia de lectura.

Operación RFID pasiva de largo alcance
Encendido: cuando se enciende, el zumbador 'Didi' incluso sonará dos veces, luego el dispositivo funcionará. Si no escucha el sonido, verifique que la fuente de alimentación esté conectada correctamente.
Prueba del Lector: Deje que las tarjetas frente al lector se muevan. Después de leer el número de tarjeta, sonará el zumbador y el LED rojo parpadeará dentro del panel. No pegue la tarjeta en la palma de la mano o en el cuerpo, y no use la tarjeta colocada en el objeto de metal, afectará los resultados del lector.


Kit de sistemas de control de acceso de lector de tarjetas UHF RFID de largo alcance que funciona con etiqueta Uhf para aplicaciones de control de acceso de puerta
Sistemas de estacionamiento de automóviles
Aplicación de lectura a través de la pared
Identificación personal
Cualquier aplicación de lectura de largo alcance
